Station de pompage agricole avec 3 pompes de 160 m³/h à 7 bars

Réhabilitation d’une station de pompage agricole à Mionnay (69)

SIP, spécialiste des solutions d’irrigation et de pompage, est intervenu pour la réhabilitation d’une station de pompage agricole à Mionnay, dans le Rhône (69). Un agriculteur, propriétaire d’une station destinée à l’irrigation de ses parcelles maraîchères, a fait appel à nos services pour moderniser son installation vieillissante.

Avec plus de 20 ans d’utilisation, cette station de pompage présentait de nombreux défis :

  • Usure des équipements : La station avait subi de multiples réparations, rendant l’accès aux pièces détachées à la fois complexe et coûteux.
  • Hétérogénéité des composants : Moteurs de marques différentes et variateurs de vitesse de générations variées entraînaient des problèmes d’interopérabilité.
  • Problèmes techniques récurrents : Désamorçages fréquents des pompes, augmentant les besoins en maintenance, et variateurs de vitesse ne pouvant plus communiquer correctement.

Grâce à notre expertise, nous avons apporté des solutions adaptées pour optimiser la performance et la fiabilité de la station.

Expertise en installation de pompes multicellulaires agricoles

Expertise en installation de pompes multicellulaires agricoles

Après concertation avec notre client, nous avons décidé de rénover la station de pompage. Le dimensionnement a été entièrement réétudié pour s’adapter aux besoins actuels et au matériel disponible. Les trois pompes multicellulaires verticales ont été remplacées par des modèles EVM 64 de chez EBARA. Ces pompes robustes et fiables conviennent parfaitement à cette application agricole.

Les variateurs de vitesse ont également été modernisés. Nous avons installé trois modèles AQUA 15 kW du constructeur SERMES. Ces variateurs externes polyvalents communiquent entre eux, optimisant ainsi la consommation énergétique et répartissant l’usure des équipements.

Le châssis de la station a été modifié et les canalisations DN100 adaptées aux nouvelles pompes. Nous avons également remplacé les clapets et vannes en fonte, devenus défectueux après 20 ans d’utilisation. Une rénovation complète des trois lignes d’aspiration DN100 a été effectuée. Ces nouvelles lignes en PEHD, équipées de raccords électrosoudables PLASSON, éliminent tout risque de prise d’air et de désamorçage des pompes.

Ce projet reflète notre expertise dans l’installation et la rénovation de systèmes de pompage agricoles, garantissant fiabilité et performance à long terme.

Nous avons donc:

  • Redimensionner l’installation.
  • Remplacer 3 pompes de surface multicellulaires verticales.
  • Remplacer 3 variateurs.
  • Adapter le châssis.
  • Remplacer les organes mécaniques de la station.
  • Remplacer les canalisations d’aspiration.
  • Installer une protection contre le manque d’eau.
  • Remplacer le réservoir tampon.
  • Réaliser de nombreux essais.
  • Former notre client au nouveau matériel.

Installation d’une pompe de forage inox à – 35 mètres de profondeur

Pourquoi installer une pompe de forage ?

Installer une pompe de forage présentes plusieurs avantages:

Accès à une source d’eau autonome : Idéal pour réduire votre dépendance au réseau public, notamment dans les zones isolées.

Économies sur le long terme : L’eau du forage est gratuite, ce qui réduit les coûts d’approvisionnement pour l’arrosage, le nettoyage ou les usages domestiques.

Durabilité : Une solution respectueuse de l’environnement en exploitant les ressources naturelles de manière locale.

Applications variées : Approvisionnement en eau pour l’irrigation, les besoins domestiques ou industriels.

La sélection du matériel pour une installation de forage est cruciale pour assurer une durabilité et une fiabilité optimales. Le choix de votre pompe doit être effectué en fonction, des besoins spécifiques et des caractéristiques de la ressource en eau souterraine disponible. Par ailleurs, l’intégration de systèmes d’automatisation et de dispositifs de sécurité adaptés constitue un facteur clé pour garantir un fonctionnement efficace et sécurisé de l’installation.

Notre expertise et installation de pompes de forage

Au cours de l’été 2024, Services Irrigation Pompage a réalisé un chantier en Isère (38). En collaboration avec l’entreprise Ozon Forage, une société reconnue pour son expertise et la qualité de ses travaux. Le forage d’eau, confié à Ozon Forage, a été réalisé avec soin et professionnalisme, comme à leur habitude. De notre côté, nous avons pris en charge le dimensionnement de l’installation. La mise en place des dispositifs de protection. L’intégration d’un système d’automatisation performant, offrant au client une solution complète, durable et adaptée à ses besoins.

our ce projet, nous avons réalisé un regard de forage de 60 x 60 x 60 cm, conçu pour protéger l’installation contre le gel. Nous avons également construit un local technique équipé d’une automatisation complète utilisant les produits de la marque JETLY. Un coffret de surveillance et de protection contre le manque d’eau, également de la marque JETLY, a été installé pour assurer la sécurité et la durabilité du système.

Une pompe de forage tout inox de la marque EBARA a été mise en place à 35 mètres de profondeur pour garantir une performance optimale. Enfin, conformément aux souhaits du client, nous avons installé cinq départs d’arrosage équipés de vannes manuelles pour offrir une flexibilité d’utilisation.

Nous avons donc:

  • Crée un regard de forage
  • Etanché le forage avec une tête de forage appropriée
  • Installé les réseaux
  • Installé une pompe de forage à 35 mètres
  • Mise une place une automatisation
  • Installé des sécurité manque d’eau
  • Crée une nourrice de départ
  • Réalisé des essais et réglages

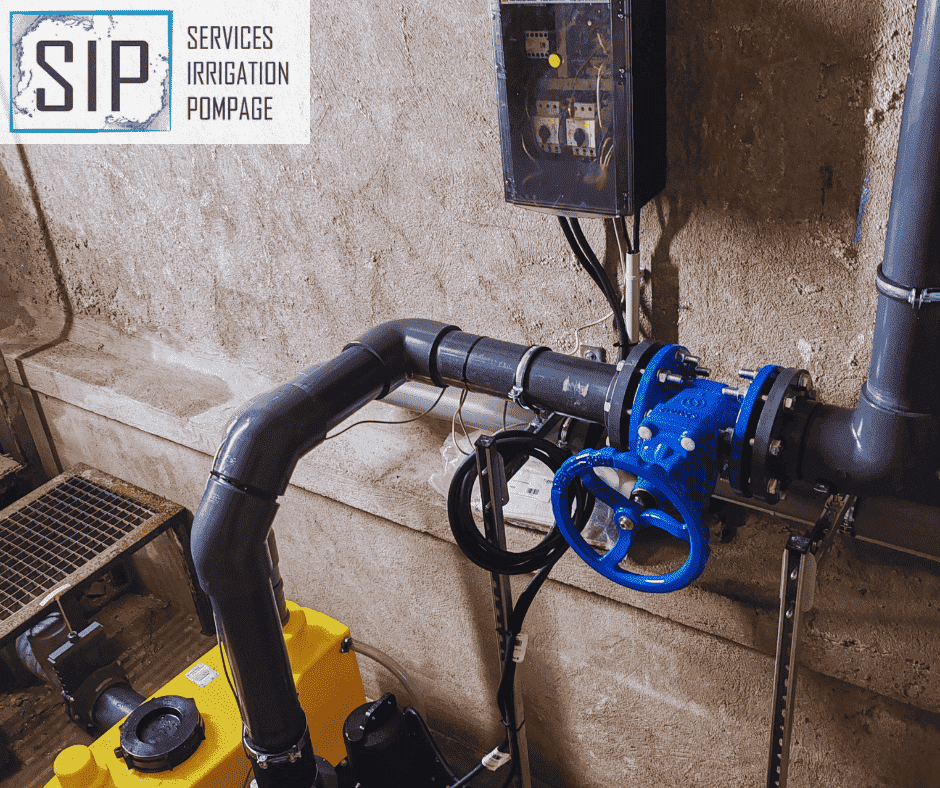

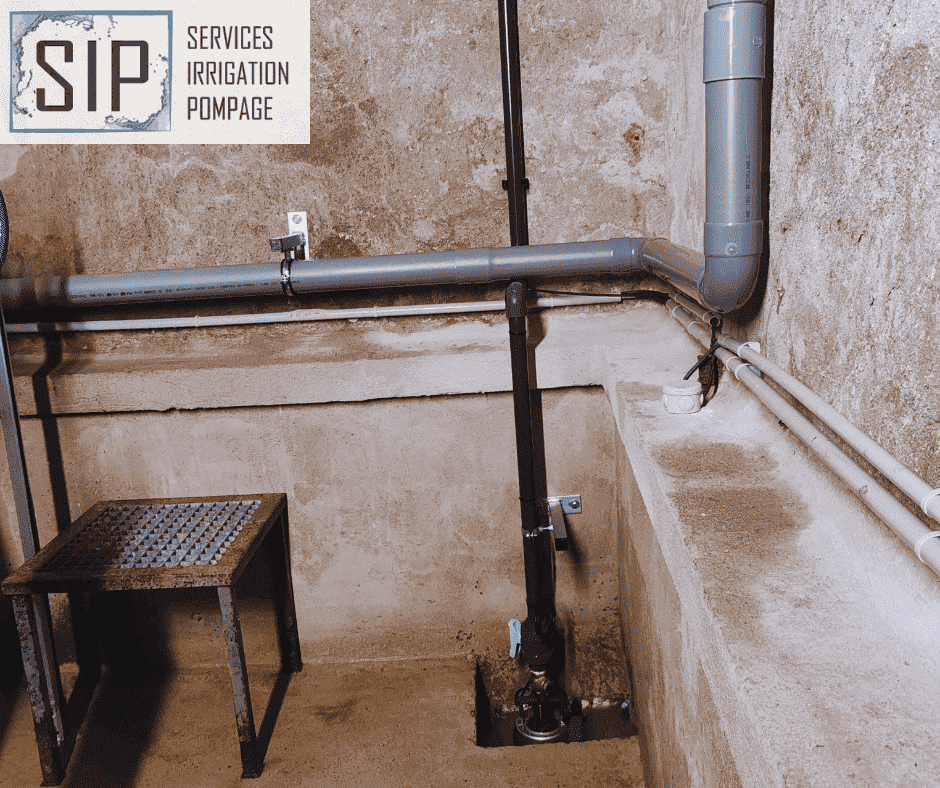

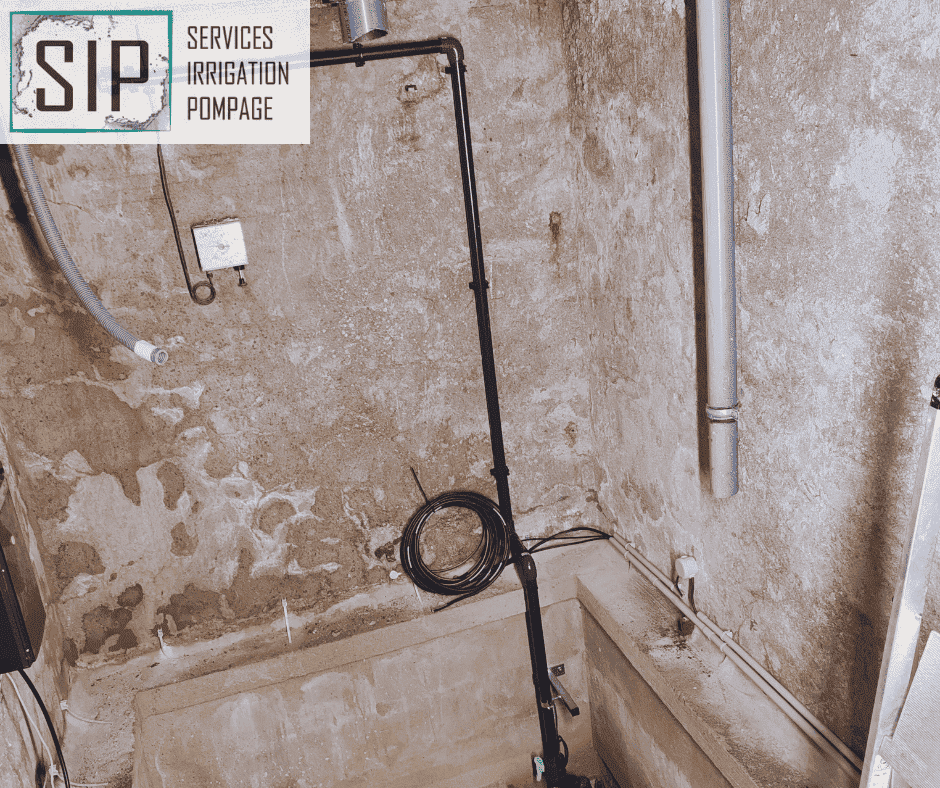

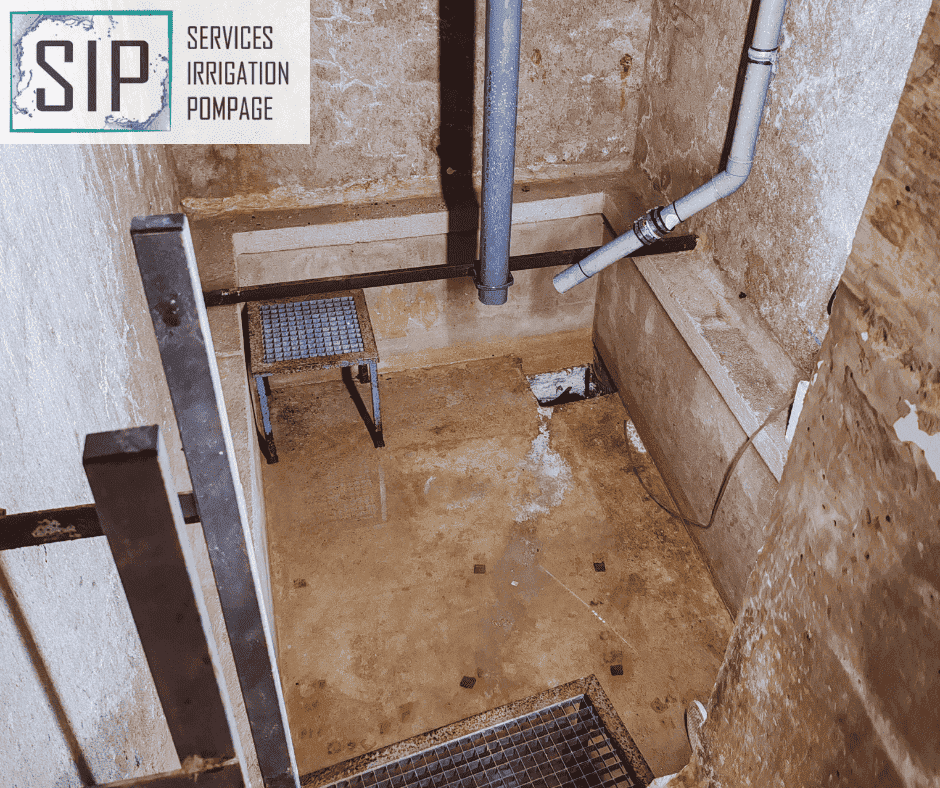

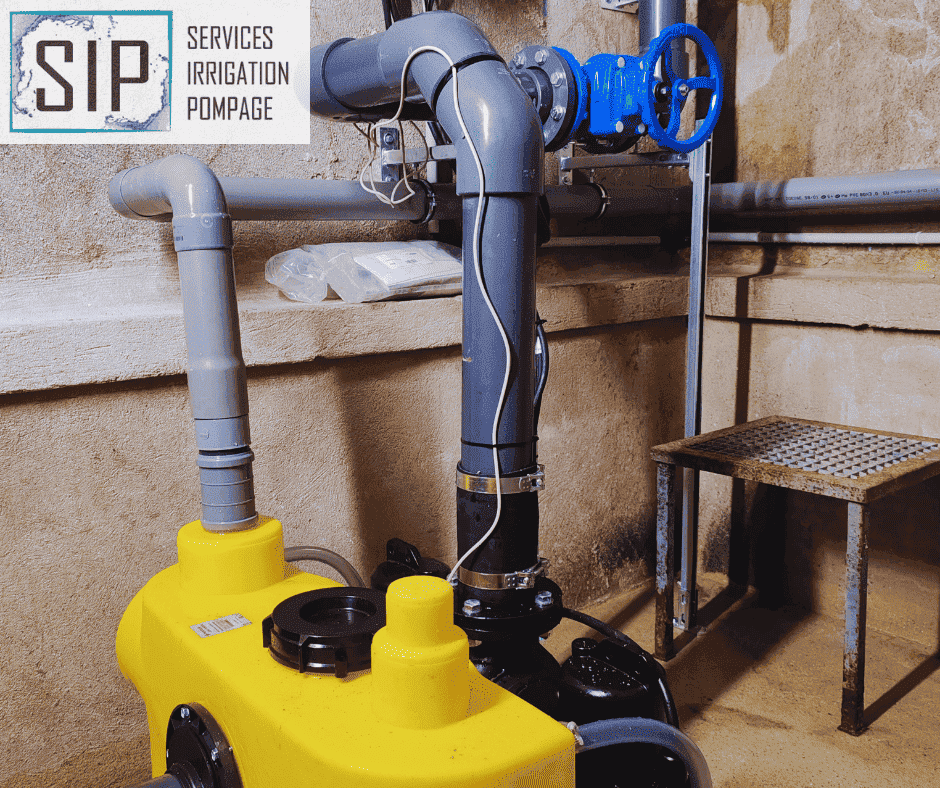

Remplacement de Cuve de Relevage d’Eaux Usées : Service de Qualité et Performance à Long Terme

Pourquoi remplacer une cuve de relevage ?

Avec le temps, les cuves et pompe de relevage peuvent se détériorer, entraînant des risques de débordement, de mauvaises odeurs et de dysfonctionnements. Un remplacement préventif garantit une gestion optimale des eaux usées, réduisant les coûts liés à des réparations fréquentes et assurant une évacuation rapide et fiable.

Nos Services de Remplacement de Cuve et pompe de Relevage

Nos experts procèdent à un diagnostic complet pour identifier l’état de votre cuve et déterminer les meilleures solutions. En fonction de votre installation, nous vous proposons des équipements adaptés, conçus pour durer et réduire votre consommation d’énergie. Nous assurons également un suivi post-installation pour garantir la performance de votre système.

Pour ce client particulier, SIP a une nouvelle fois choisi EBARA comme fournisseur, offrant des pompes de relevage inox reconnues pour leur efficacité et leur robustesse. La gestion électronique est assurée par le coffret BSR 2 de Jetly, un modèle simple et performant. Ce projet a été mené en partenariat avec L’Art des Jardins, permettant de réaliser l’installation en moins de 48 heures, pour une efficacité maximale. Une solution rapide et fiable pour la gestion des eaux usées.

Avantages de notre service de remplacement de pompe de relevage :

  • Économie d’énergie : Grâce à des équipements de dernière génération.
  • Durabilité : Cuves robustes et résistantes aux intempéries et à l’usure.
  • Service rapide : Remplacement dans les délais, sans nuisances.
  • Expertise locale : Une équipe professionnelle pour un résultat optimal.

Pourquoi Choisir SIP Arrosage Pompe ?
Nous sommes spécialisés dans l’installation et le remplacement de pompes de relevage et de cuves d’assainissement, et nous offrons un service client irréprochable. Nos solutions sont adaptées à vos besoins spécifiques, et notre expertise garantit la pérennité de vos équipements.

Nous avons donc:

  • Retiré l’ancienne cuve de relevage d’eaux usées
  • Mis en en place une cuve de relevage en Polyéthylène haute densité
  • Raccordé les eaux de la maison
  • Installé l’ensemble de la gestion électronique ( coffret de gestion, flotteurs; etc)
  • Scellé la cuve au béton en prévention des mouvements de terrain (risque d’écrasement)
  • Réalisé la mise en route

Installation d’un système d’arrosage automatique de serres horticoles

Mise en place d’un arrosage automatique aérien et création d’un local technique

Cette hiver 2024 SIP est intervenue dans un plan d’extension de l’entreprise ROUGY horticulture à Irigny au sud de Lyon (69). Ce professionnel horticole à eu la vocation d’étendre son activité par la construction de 4 chapelles de 40 par 60 mètres afin d’étendre sa production. Après de nombreux échanges afin de nous adapter parfaitement à ses demandes, SIP a été choisi pour l’installation complète du système d’irrigation des chapelles, la création d’un local technique pour la pompe en place, la remise en état de l’automatisation du reste de l’exploitation.

Arrosage aérien automatique création et remise en état

La complexité de tels installations d’arrosage horticole est l’optimisation de la surface au sol. Bien souvent, les professionnels des végétaux optent pour un arrosage via sprinkler. Ici, avec une installation aérienne, 100% de la surface au sol est exploitable.

Nous avons donc opté pour un arrosage via des SPINNET de chez NETAFIM. Leurs avantages, un coup réduit, un remplacement simple, une dépose de l’eau simulant une pluie « naturelle » et donc aucun dégât sur les végétaux. L’étude est cependant complexe, nous devons faire en sorte d’arroser l’ensemble de la surface sans pour autant humidifier les parois. En effet, le calcaire présent dans l’eau allié aux fortes températures de la serres laisse des traces blanchâtres sur les parois. Les facteurs de hauteurs de suspension et d’espacements sont à prendre en compte pour la sélection du bon modèle d’arroseur.

Aussi, afin de limiter la consommation d’eau inutile, nous avons opté pour une bonne sectorisation des zones d‘arrosage. 6 zones indépendantes on été créées, ce choix est également motivé par l’exploitant. En effet, l’atout majeur est de pouvoir gérer le temps d’arrosage zone par zone. Grâce à cela, l’optimisation de l’arrosage peut être effectuée en fonction des végétaux présents. Pour exemple, des fraises en zone 1- 15 minutes d’arrosage 2 fois par jour et des plante grasse en zone 2 5 minutes d’arrosage 1 fois tous les deux jours. Cette modulation offre une flexibilité sans limite aux grés des saisons.

Programmation SOLEM connecté d’arrosage automatique

Les nouvelles installations d’arrosage horticole ont été équipées par nos soins d’électrovannes et de programmateurs SOLEM. Egalement, le reste de l’exploitation avait grand besoin d’un coup de neuf. Nous avons donc remplacé l’ensemble des électrovannes, programmateurs et avons optimisé la sectorisation de l’arrosage.

Aujourd’hui, l’ensemble de l’exploitation est piloté par les programmateurs SOLEM en domotique Bluetooth et Wi-Fi. Cette technologie est un gain de temps considérable pour l’exploitant. Il peut désormais gérer intégralement l’arrosage à distance depuis son téléphone.

Local technique et pompe de puits

Afin de permettre l’arrosage l’entreprise dispose d’un puits. Historiquement, une pompe de puits triphasée est installée dans le puits pour l’irrigation des serres. Nous avons donc retiré cette pompe pour un petit état de santé et modifié quelques tuyauterie vieillissantes. Malgré son âge avancé, cette pompe à été conservée après maintenance.

Pour le local, nous avons installé un variateur de vitesse SERMES. Un produit très performant permettant de gérer la puissance de la pompe en fonction de la demande en eau. Cette méthode de régulation permet une usure minimisée de la pompe et une consommation électrique considérablement réduite la pompe ne tournant pas à 100% des ses capacités inutilement.

Egalement, nous avons mis en place un réservoir à diaphragme (sans maintenance). Un filtre AZUD grande capacité, indispensable sur le pompage d’eau brute. Un DOSATRON, appareil permettant l’injection de liquide dans le réseau (engrais, traitement, anti-calcaire, etc). L’ensemble de l’installation dispose de divers By-Pass pour une maintenance aisée et ne pas mettre en péril l’installation en cas de problème sur un des organes du local.

Pour résumer la réalisation de Services Irrigation Pompage

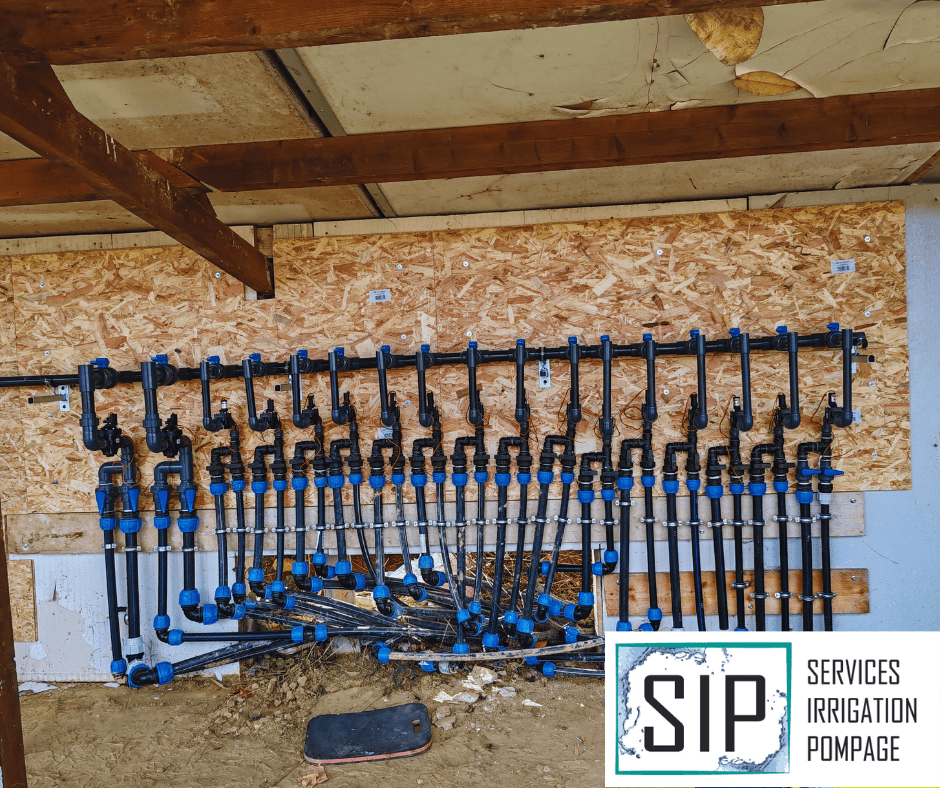

  • L’équipement complet des 4 nouvelles chapelles en arrosage
  • Remplacement de l’ensemble des électrovannes et programmateurs du site
  • Mise en place d’un système de programmation d’arrosage en domotique SOLEM
  • Maintenance sur la pompe de puits existante
  • Création d’un local technique avec variateur, filtre et DOSATRON
  • Formation client sur mesure

Installation d’une cuve de relevage

Raccordement au tout à l’égout par cuve de relevage à 2 pompes

S.I.P à réalisé l’installation d’une cuve de relevage à 2 pompes pour un client particulier. Cette maison en rénovation doit ce raccorder au réseau d’assainissement collectif. Situer en contre bas de la chaussée impossible d’opter pour une solution gravitaire. La station de relevage à pour objectif de remonter les eaux usées au tout à l’égout.

La solution à double pompe permet une sérénité dans le temps. Son fonctionnement en alternance répartie ainsi l’usure du matériel. Le montage par barre de guidage est conseillé, il facilite grandement le nettoyage et la maintenance des pompes. Cette installation EBARA offre une longévité incomparable, pompes, support, chaines, barre de guidage en inox.

Définition de la pompe de relevage

La pompe de relevage est une pompe d’évacuation d’eau plus ou moins chargée. Aussi appelée pompe de refoulement, elle permet d’évacuer les fluides lorsque l’évacuation gravitaire n’est pas possible.

Si la pompe de relevage est totalement immergée dans l’eau, elle est pourtant à différencier de la pompe immergée ordinaire. En effet, une pompe immergée se charge de puiser des eaux claires pour les utiliser par la suite. Tandis que la pompe de relevage n’est vouée qu’à l’évacuation des fluides chargés ou non.

Elle peut aussi être qualifiée de pompe submersible.

Nous avons donc:

  • Mis en en place une cuve de relevage en Polyéthylène haute densité
  • Raccordé les eaux de la maison
  • Installé l’ensemble de la gestion électronique ( coffret de gestion, flotteurs; etc)
  • Scellé la cuve au béton en prévention des mouvements de terrain (risque d’écrasement)
  • Réalisé la mise en route

Pompe de relevage d’assèchement de vide sanitaire

Evacuation des eaux de drainage en sous sol

Sur la commune de Saint Didier au mont d’or Une maison installer sur un ancien terrain agricole rencontre des difficultés d’infiltrations. Sources et drainages remplissent en continu le vide sanitaire de la résidence. Notre mission: évacuer les affluents afin d’empêcher l’inondation de la maison.

Le client à fait donc construire en cuve béton étanche dans les sous sol de la maison, cette cuve à pour objectif de capter les eaux de sources et drainages. Son dimensionnement est primordial, elle doit être suffisamment grande pour limiter les marches/arrêts de nos pompes de relevage (l’eaux arrivant en continue par filet), mais également pour faire tampons en cas d’orage ou de forte pluies.

L’équipe S.I.P à quant à elle équiper la cuve de 2 pompes EBARA tout inox installés sur barres de guidages inox. Double clapet anti retour à boule avec vanne de sectionnement, l’ensemble raccordé aux eaux usées de la maison. Electriquement, la gestion est réalisé par le matériel de chez JETLY. 3 Flotteurs de gestion et 1 flotteur alarmes en cas de niveau anormalement haut. Les pompes et les gestionnaires de niveaux sont commandé par un coffret de gestion et de surveillance JETLY également.

Nous avons donc:

  • Réalisé l’études des pompes
  • Crée la canalisation de refoulement dans le vide sanitaire
  • Installé 2 pompes, 2 clapet anti retour, 2 vannes, 4 flotteur et 1 coffret de gestion
  • Réglé les niveaux d’enclenchement
  • Installé nos tuyaux et fixation au laser
  • Réalisé de nombreux essais et réglages.

Pompe de forage, irrigation automatique pour maraichage

Etude, conseil et installation d’irrigation pour un maraiche Lyonnais

Courant Septembre 2022 SIP à été consulté pour la création d’un projet de micro maraichage avec pompe de forage. L’objectif étant d’installer l’irrigation environs 10 parcelles et 4 serres pour la culture de légume et aromate. Cette « petite » exploitation à pour vocation de commercialiser sa production à la restauration. Sans l’intervention d’aucune machine, variétés sélectionnées dans le respect de la saisonnalisée, volume limité, etc.

Notre mission à été de réalisé l’étude d’irrigation en limitant l’Excès d’eau et l’étude de la station de pompage par un forage de 20 mètres environs. Tout en respectant le budget de notre client et après de nombreux échanges nos solutions ont été validées:

La pompe de forage et local technique

Pour l’installation complètes nous disposons d’un forage 125 mm d’une profondeur de 20 mètres environs. Pour la pompe nous optons pour une pompe 4″ équipé d’un moteur Franklin, une référence incontournable. Canalisation en PEHD 50/16 bars avec tête de forage étanche et alimentions électrique par câble immergeable.

Coté local technique, Nous avons opté pour un système de variation de vitesse SERMES pour notre pompe. En effet, avec cette technologie notre pompe est capable d’ajuster sa vitesse de rotation en fonction de la demande en eau. L’avantage, une gestion électronique fiable, une consommation électrique divisé par 2 en moyenne, une usure amoindrie de la pompe. Nous avons également orienté notre client pour en protection manque d’eau, essentiel dans le cadre d’un arrosage automatique.

Coté eau, nous optons pour un réservoir à diaphragme impératif à l’installation. L’eau venant d’un forage des particules (sable, limon, etc) pourrait venir boucher les buses d’arrosage ou électrovannes. Sip conseil l’installation d’un filtre AZUD, robuste, fiable et facile de nettoyage. Ensuite, sur la demande de notre client nous équipons le local d’un DOSATRON pour l’injection d’engrais liquide comme le purin d’ortie. DE ce fait nous avons réalisé divers by-pass afin d’alimenté ou non les différentes cultures en engrais selon leurs maturités.

L’arrosage automatique des parcelles et tunnels (serres)

Sur nos conseils nous installons 4 robinets extérieurs répartie sur le terrain afin de prévenir un éventuel disfonctionnement de l’arrosage automatique.

Nous équipons les parcelles d’un regard de vanne pour 2 unités de production, 1 regard composé de 2 électrovannes. SIP choisi de rendre chacun des regards condamnable du reste de l’installation par une vanne manuel, le but étant de prévenir diverses pannes sans impacter la production total. Pour la programmation de cette ensemble les programmateur XCo de chez Hunter ont été retenu. Des programmateur d’arrosage qui ont fait leurs preuves à un cout tout à fait raisonnable.

Les techniques d’arrosage, 1 parcelle à été équipé d’un tube goutte à goutte de chez AZUD, un produit fiable, 1.6 l/h, 1 goutteur tout les 35 cm, goutteur anti-siphon, auto-régulé et équipé d’une protection racinaire. 10 autres parcelles son irrigué par aspersion aérienne. Contrairement à d’autre modèle nous avons choisi l’arroseur 5004 + de chez Rain Bird, économique, facile à régler, une pluviométrie uniforme et maitriser. Enfin, les tunnels profite d’une alimentation suspendu accueillant des SPINNET de NETAFIM, le client et nous même sommes agréablement surpris de l’effet de pluie de ce produit, idéal pour la bonne croissance des semis.

Ce qu’il faut retenir

Les choix techniques réalisés permettent une consommation d’énergie limitée grâce au variateur de vitesse. Ex, 1 parcelle 30% de puissance – 1 parcelle + 1 robinet 35% etc. Des solutions de replis en cas de panne permettant de ne pas travailler dans l’urgence, vanne d’isolement, by-pass, etc. Des choix de produits économiques et pratique tout en gardant une qualité haute gamme. et surtout, un client satisfait.

En quelques chiffres:

  • 1 pompe tout inox à 20 mètres
  • 2.5 jours de montage d’un local technique performant
  • 45 arroseurs rain bird
  • 13 électrovannes et 2 programmateurs
  • 70 mètres de tube PVC en suspente
  • 350 mètres de goutte à goutte
  • Près de 1000 mètres de tuyaux déroulés

Révision d’arrosage automatique

Remise en état d’un arrosage automatique enterré

Par l’intermédiaire un paysagiste SIP à réaliser la révision et la remise en état complète d’un arrosage automatique enterré. L’installation vieillissante, les réparations successives au fil du temps ont rendu l’arrosage inutilisable. L’équipe de SIP a proposé une remise en état repartant ainsi sur des bases saines.

En outre, remplacement des arroseurs défaillants ou fuyards, démontage complet du regard de pompage, création de 2 regards de vannes dédier à l’arrosage, etc. Comme à notre habitude nous avons opté pour notre solution de SOLEM, les programmateurs connectés. Ainsi, le client, le paysagiste et nous-mêmes avons accès à distance pour ajuster au mieux l’arrosage.

Nous avons donc:

  • Evalué l’état de l’installation
  • Démonté l’intégralité du regard de pompage
  • Déplacé les électrovannes d’arrosage
  • Créer 2 regards de vanne dédiée
  • Remonté l’ensemble du regard de pompage
  • Installé les programmateurs SOLEM
  • Formé le client et le paysagiste à la solution SOLEM

Installation d’un arrosage automatique enterré à Neyron

Etude, installation et réglage d’arrosage automatique

Pour un client particulier S.I.P à réalisé la mise en place complète d’un arrosage automatique sur la commune de Neyron. Chantier particulier pour cette arrosage, la configuration des lieux de permettant aucun accès aux engins de chantier notre équipé à procéder à l’ouverture des sols à la main. La météo nous aura été favorable, 2 jours de chantier aurons été nécessaires pour l’installation de 4 réseaux d’arroseurs. Les végétaux de cette propriété récemment installés profite désormais d’une irrigation adapté.

Nous avons donc:

  • Ouvert les tranchées d’arrosage à la main
  • Installé une regard de vanne avec pluviomètre
  • Installé un programmateur SOLEM LR-IP (Domotique) pilotable à distance
  • Déroulé 300 mètres de tuyaux
  • Installé 4 réseaux de Turbine et Tuyère Rain Bird
  • Réalisé nos essais et réglages et la formation client
  • rebouché soigneusement nos tranchés

Création d’un local de pompage pour une jardinerie

Réalisation d’un local technique de pompage pour un réseaux de Sprinkler

Pour la jardinerie les serres caladoises à Gleizé, SIP a conçu l’ensemble du local technique de pompage, filtration, programmation pour leur réseau d’irrigation. Cette Jardinerie a ouvert ses portes début 2023. Les 12 000 m² de végétaux à nécessité un arrosage automatique afin de préserver ces derniers. La direction a fait le choix de réseaux sprinkler (arroseur à impact) et goutte à goutte. Cette arrosage est alimenté par une pompe située dans une cuve enterrée. Les eau de pluie de toiture + parking sont collectées afin de réaliser le remplissage de la cuve. Egalement, dans un souci d’économie de l’eau, nous avons procédé à l’installation de programmateurs SOLEM afin de piloter l’arrosage à distance. Se procéder permet une meilleur gestion de l’eau et agir sur l’arrosage en fonction de la météo locale.

Notre travail

L’équipe de services irrigation pompage a donc tous d’abord positionné la pompe et son refoulement dans la cuve de récupération d’eau de pluie, ajusté les réglages du remplissage automatique et réalisé les connexions électriques. Ensuite, nous avons procédé au montage du local technique.

Côté eau, le local technique de pompage en canalisation en PEHD 50 mm, filtre à gravier France arrosage afin de dégrossir les particules des eaux de ruissèlements. Installation d’un filtre à tamis AZUD à 130 microns pour affiner une nouvelle fois la qualité de l’eau dans le but de préserver le goutte à goutte. Egalement, nous avons réalisé la mise en place d’un compteur d’eau et d’un disconnecteur.

Côté électricité et programmation, l’électricien de notre client à installer un tableau dédié au système. la gestion de la pompe est intégralement réalisée par un variateur de fréquence DAB. Le variateur est un atout majeur dans une installation de pompage, il permet de grande économie d’électricité, la puissance de la pompe varie en fonction de la demande donc consomme moins. Aussi, il préserve la pompe et limite fortement d’éventuels coup de bélier.

L’arrosage quant à lui est intégralement piloté par des programmateurs LR-AG de la marque française SOLEM. Directement connecté au Wi-Fi de la jardinerie le système permet d’agir à distance ou d’un bureau sur chacun des réseaux d’arrosage de sprinkler et goutte à goutte.

Nous avons donc:

Pour résumer la réalisation de Services Irrigation Pompage

  • Installation d’une pompe dans une cuve de récupération d’eau de pluie
  • Création d’un local technique de pompage
  • Installation d’un filtre à gravier automatique et sa programmation
  • Installation d’un filtre à tamis, d’un compteur et d’un disconnecteur
  • Mise en place et programmation d’un variateur de fréquence
  • Installation d’un système de programmation d’arrosage connecté LORA-SOLEM
  • Réalisation des réglages des sprinklers et essais divers
