Arrosage automatique

Installation d’un système d’arrosage automatique de serres horticoles

Mise en place d’un arrosage automatique aérien et création d’un local technique

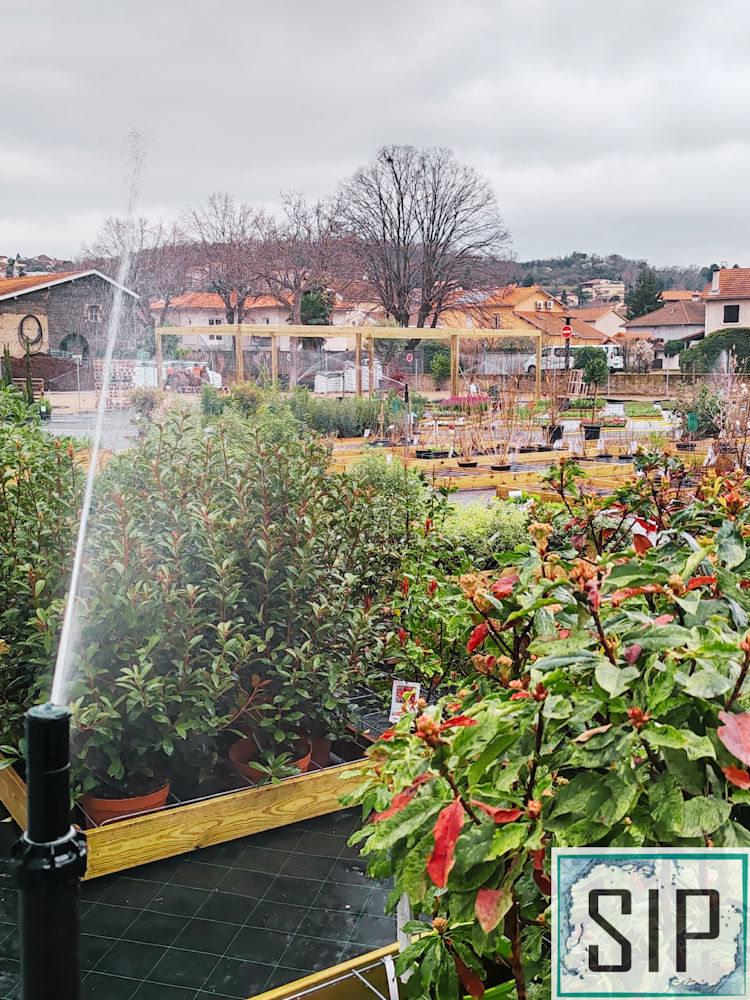

Cette hiver 2024 SIP est intervenue dans un plan d’extension de l’entreprise ROUGY horticulture à Irigny au sud de Lyon (69). Ce professionnel horticole à eu la vocation d’étendre son activité par la construction de 4 chapelles de 40 par 60 mètres afin d’étendre sa production. Après de nombreux échanges afin de nous adapter parfaitement à ses demandes, SIP a été choisi pour l’installation complète du système d’irrigation des chapelles, la création d’un local technique pour la pompe en place, la remise en état de l’automatisation du reste de l’exploitation.

Arrosage aérien automatique création et remise en état

La complexité de tels installations d’arrosage horticole est l’optimisation de la surface au sol. Bien souvent, les professionnels des végétaux optent pour un arrosage via sprinkler. Ici, avec une installation aérienne, 100% de la surface au sol est exploitable.

Nous avons donc opté pour un arrosage via des SPINNET de chez NETAFIM. Leurs avantages, un coup réduit, un remplacement simple, une dépose de l’eau simulant une pluie « naturelle » et donc aucun dégât sur les végétaux. L’étude est cependant complexe, nous devons faire en sorte d’arroser l’ensemble de la surface sans pour autant humidifier les parois. En effet, le calcaire présent dans l’eau allié aux fortes températures de la serres laisse des traces blanchâtres sur les parois. Les facteurs de hauteurs de suspension et d’espacements sont à prendre en compte pour la sélection du bon modèle d’arroseur.

Aussi, afin de limiter la consommation d’eau inutile, nous avons opté pour une bonne sectorisation des zones d‘arrosage. 6 zones indépendantes on été créées, ce choix est également motivé par l’exploitant. En effet, l’atout majeur est de pouvoir gérer le temps d’arrosage zone par zone. Grâce à cela, l’optimisation de l’arrosage peut être effectuée en fonction des végétaux présents. Pour exemple, des fraises en zone 1- 15 minutes d’arrosage 2 fois par jour et des plante grasse en zone 2 5 minutes d’arrosage 1 fois tous les deux jours. Cette modulation offre une flexibilité sans limite aux grés des saisons.

Programmation SOLEM connecté d’arrosage automatique

Les nouvelles installations d’arrosage horticole ont été équipées par nos soins d’électrovannes et de programmateurs SOLEM. Egalement, le reste de l’exploitation avait grand besoin d’un coup de neuf. Nous avons donc remplacé l’ensemble des électrovannes, programmateurs et avons optimisé la sectorisation de l’arrosage.

Aujourd’hui, l’ensemble de l’exploitation est piloté par les programmateurs SOLEM en domotique Bluetooth et Wi-Fi. Cette technologie est un gain de temps considérable pour l’exploitant. Il peut désormais gérer intégralement l’arrosage à distance depuis son téléphone.

Local technique et pompe de puits

Afin de permettre l’arrosage l’entreprise dispose d’un puits. Historiquement, une pompe de puits triphasée est installée dans le puits pour l’irrigation des serres. Nous avons donc retiré cette pompe pour un petit état de santé et modifié quelques tuyauterie vieillissantes. Malgré son âge avancé, cette pompe à été conservée après maintenance.

Pour le local, nous avons installé un variateur de vitesse SERMES. Un produit très performant permettant de gérer la puissance de la pompe en fonction de la demande en eau. Cette méthode de régulation permet une usure minimisée de la pompe et une consommation électrique considérablement réduite la pompe ne tournant pas à 100% des ses capacités inutilement.

Egalement, nous avons mis en place un réservoir à diaphragme (sans maintenance). Un filtre AZUD grande capacité, indispensable sur le pompage d’eau brute. Un DOSATRON, appareil permettant l’injection de liquide dans le réseau (engrais, traitement, anti-calcaire, etc). L’ensemble de l’installation dispose de divers By-Pass pour une maintenance aisée et ne pas mettre en péril l’installation en cas de problème sur un des organes du local.

Pour résumer la réalisation de Services Irrigation Pompage

  • L’équipement complet des 4 nouvelles chapelles en arrosage
  • Remplacement de l’ensemble des électrovannes et programmateurs du site
  • Mise en place d’un système de programmation d’arrosage en domotique SOLEM
  • Maintenance sur la pompe de puits existante
  • Création d’un local technique avec variateur, filtre et DOSATRON
  • Formation client sur mesure

Pompe de forage, irrigation automatique pour maraichage

Etude, conseil et installation d’irrigation pour un maraiche Lyonnais

Courant Septembre 2022 SIP à été consulté pour la création d’un projet de micro maraichage avec pompe de forage. L’objectif étant d’installer l’irrigation environs 10 parcelles et 4 serres pour la culture de légume et aromate. Cette « petite » exploitation à pour vocation de commercialiser sa production à la restauration. Sans l’intervention d’aucune machine, variétés sélectionnées dans le respect de la saisonnalisée, volume limité, etc.

Notre mission à été de réalisé l’étude d’irrigation en limitant l’Excès d’eau et l’étude de la station de pompage par un forage de 20 mètres environs. Tout en respectant le budget de notre client et après de nombreux échanges nos solutions ont été validées:

La pompe de forage et local technique

Pour l’installation complètes nous disposons d’un forage 125 mm d’une profondeur de 20 mètres environs. Pour la pompe nous optons pour une pompe 4″ équipé d’un moteur Franklin, une référence incontournable. Canalisation en PEHD 50/16 bars avec tête de forage étanche et alimentions électrique par câble immergeable.

Coté local technique, Nous avons opté pour un système de variation de vitesse SERMES pour notre pompe. En effet, avec cette technologie notre pompe est capable d’ajuster sa vitesse de rotation en fonction de la demande en eau. L’avantage, une gestion électronique fiable, une consommation électrique divisé par 2 en moyenne, une usure amoindrie de la pompe. Nous avons également orienté notre client pour en protection manque d’eau, essentiel dans le cadre d’un arrosage automatique.

Coté eau, nous optons pour un réservoir à diaphragme impératif à l’installation. L’eau venant d’un forage des particules (sable, limon, etc) pourrait venir boucher les buses d’arrosage ou électrovannes. Sip conseil l’installation d’un filtre AZUD, robuste, fiable et facile de nettoyage. Ensuite, sur la demande de notre client nous équipons le local d’un DOSATRON pour l’injection d’engrais liquide comme le purin d’ortie. DE ce fait nous avons réalisé divers by-pass afin d’alimenté ou non les différentes cultures en engrais selon leurs maturités.

L’arrosage automatique des parcelles et tunnels (serres)

Sur nos conseils nous installons 4 robinets extérieurs répartie sur le terrain afin de prévenir un éventuel disfonctionnement de l’arrosage automatique.

Nous équipons les parcelles d’un regard de vanne pour 2 unités de production, 1 regard composé de 2 électrovannes. SIP choisi de rendre chacun des regards condamnable du reste de l’installation par une vanne manuel, le but étant de prévenir diverses pannes sans impacter la production total. Pour la programmation de cette ensemble les programmateur XCo de chez Hunter ont été retenu. Des programmateur d’arrosage qui ont fait leurs preuves à un cout tout à fait raisonnable.

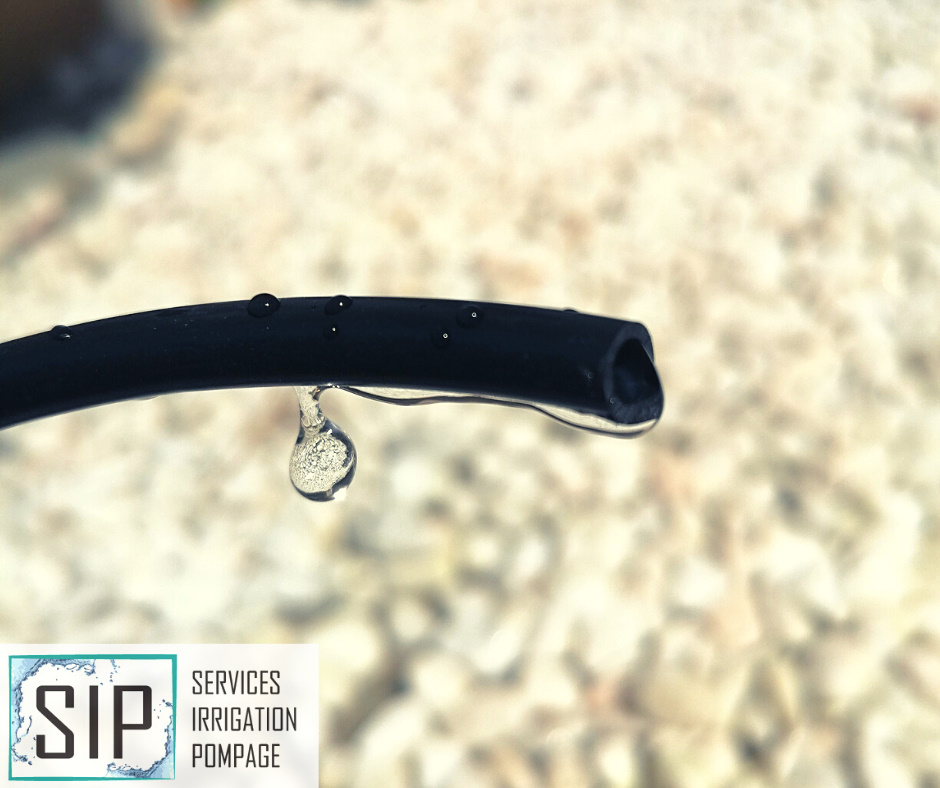

Les techniques d’arrosage, 1 parcelle à été équipé d’un tube goutte à goutte de chez AZUD, un produit fiable, 1.6 l/h, 1 goutteur tout les 35 cm, goutteur anti-siphon, auto-régulé et équipé d’une protection racinaire. 10 autres parcelles son irrigué par aspersion aérienne. Contrairement à d’autre modèle nous avons choisi l’arroseur 5004 + de chez Rain Bird, économique, facile à régler, une pluviométrie uniforme et maitriser. Enfin, les tunnels profite d’une alimentation suspendu accueillant des SPINNET de NETAFIM, le client et nous même sommes agréablement surpris de l’effet de pluie de ce produit, idéal pour la bonne croissance des semis.

Ce qu’il faut retenir

Les choix techniques réalisés permettent une consommation d’énergie limitée grâce au variateur de vitesse. Ex, 1 parcelle 30% de puissance – 1 parcelle + 1 robinet 35% etc. Des solutions de replis en cas de panne permettant de ne pas travailler dans l’urgence, vanne d’isolement, by-pass, etc. Des choix de produits économiques et pratique tout en gardant une qualité haute gamme. et surtout, un client satisfait.

En quelques chiffres:

  • 1 pompe tout inox à 20 mètres
  • 2.5 jours de montage d’un local technique performant
  • 45 arroseurs rain bird
  • 13 électrovannes et 2 programmateurs
  • 70 mètres de tube PVC en suspente
  • 350 mètres de goutte à goutte
  • Près de 1000 mètres de tuyaux déroulés

Révision d’arrosage automatique

Remise en état d’un arrosage automatique enterré

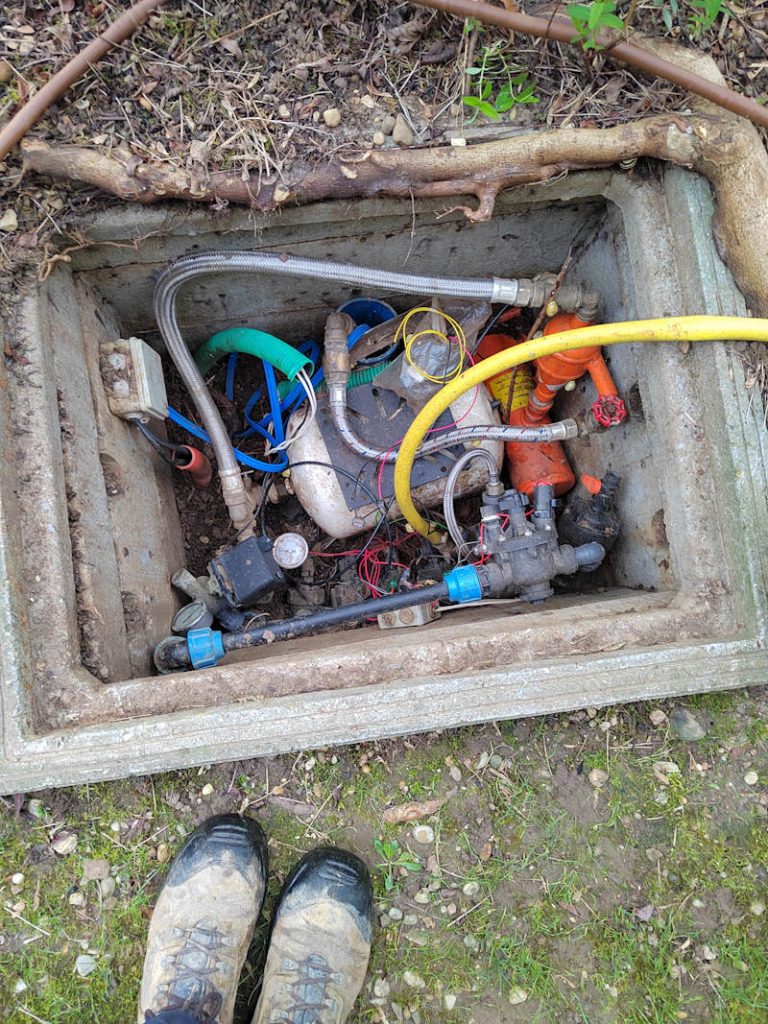

Par l’intermédiaire un paysagiste SIP à réaliser la révision et la remise en état complète d’un arrosage automatique enterré. L’installation vieillissante, les réparations successives au fil du temps ont rendu l’arrosage inutilisable. L’équipe de SIP a proposé une remise en état repartant ainsi sur des bases saines.

En outre, remplacement des arroseurs défaillants ou fuyards, démontage complet du regard de pompage, création de 2 regards de vannes dédier à l’arrosage, etc. Comme à notre habitude nous avons opté pour notre solution de SOLEM, les programmateurs connectés. Ainsi, le client, le paysagiste et nous-mêmes avons accès à distance pour ajuster au mieux l’arrosage.

Nous avons donc:

  • Evalué l’état de l’installation
  • Démonté l’intégralité du regard de pompage
  • Déplacé les électrovannes d’arrosage
  • Créer 2 regards de vanne dédiée
  • Remonté l’ensemble du regard de pompage
  • Installé les programmateurs SOLEM
  • Formé le client et le paysagiste à la solution SOLEM

Installation d’un arrosage automatique enterré à Neyron

Etude, installation et réglage d’arrosage automatique

Pour un client particulier S.I.P à réalisé la mise en place complète d’un arrosage automatique sur la commune de Neyron. Chantier particulier pour cette arrosage, la configuration des lieux de permettant aucun accès aux engins de chantier notre équipé à procéder à l’ouverture des sols à la main. La météo nous aura été favorable, 2 jours de chantier aurons été nécessaires pour l’installation de 4 réseaux d’arroseurs. Les végétaux de cette propriété récemment installés profite désormais d’une irrigation adapté.

Nous avons donc:

  • Ouvert les tranchées d’arrosage à la main
  • Installé une regard de vanne avec pluviomètre
  • Installé un programmateur SOLEM LR-IP (Domotique) pilotable à distance
  • Déroulé 300 mètres de tuyaux
  • Installé 4 réseaux de Turbine et Tuyère Rain Bird
  • Réalisé nos essais et réglages et la formation client
  • rebouché soigneusement nos tranchés

Création d’un local de pompage pour une jardinerie

Réalisation d’un local technique de pompage pour un réseaux de Sprinkler

Pour la jardinerie les serres caladoises à Gleizé, SIP a conçu l’ensemble du local technique de pompage, filtration, programmation pour leur réseau d’irrigation. Cette Jardinerie a ouvert ses portes début 2023. Les 12 000 m² de végétaux à nécessité un arrosage automatique afin de préserver ces derniers. La direction a fait le choix de réseaux sprinkler (arroseur à impact) et goutte à goutte. Cette arrosage est alimenté par une pompe située dans une cuve enterrée. Les eau de pluie de toiture + parking sont collectées afin de réaliser le remplissage de la cuve. Egalement, dans un souci d’économie de l’eau, nous avons procédé à l’installation de programmateurs SOLEM afin de piloter l’arrosage à distance. Se procéder permet une meilleur gestion de l’eau et agir sur l’arrosage en fonction de la météo locale.

Notre travail

L’équipe de services irrigation pompage a donc tous d’abord positionné la pompe et son refoulement dans la cuve de récupération d’eau de pluie, ajusté les réglages du remplissage automatique et réalisé les connexions électriques. Ensuite, nous avons procédé au montage du local technique.

Côté eau, le local technique de pompage en canalisation en PEHD 50 mm, filtre à gravier France arrosage afin de dégrossir les particules des eaux de ruissèlements. Installation d’un filtre à tamis AZUD à 130 microns pour affiner une nouvelle fois la qualité de l’eau dans le but de préserver le goutte à goutte. Egalement, nous avons réalisé la mise en place d’un compteur d’eau et d’un disconnecteur.

Côté électricité et programmation, l’électricien de notre client à installer un tableau dédié au système. la gestion de la pompe est intégralement réalisée par un variateur de fréquence DAB. Le variateur est un atout majeur dans une installation de pompage, il permet de grande économie d’électricité, la puissance de la pompe varie en fonction de la demande donc consomme moins. Aussi, il préserve la pompe et limite fortement d’éventuels coup de bélier.

L’arrosage quant à lui est intégralement piloté par des programmateurs LR-AG de la marque française SOLEM. Directement connecté au Wi-Fi de la jardinerie le système permet d’agir à distance ou d’un bureau sur chacun des réseaux d’arrosage de sprinkler et goutte à goutte.

Nous avons donc:

Pour résumer la réalisation de Services Irrigation Pompage

  • Installation d’une pompe dans une cuve de récupération d’eau de pluie
  • Création d’un local technique de pompage
  • Installation d’un filtre à gravier automatique et sa programmation
  • Installation d’un filtre à tamis, d’un compteur et d’un disconnecteur
  • Mise en place et programmation d’un variateur de fréquence
  • Installation d’un système de programmation d’arrosage connecté LORA-SOLEM
  • Réalisation des réglages des sprinklers et essais divers

Arrosage automatique Connecté

Création d’un arrosage automatique connecté à Neyron

En partenariat avec l’entreprise de création paysagère L’art des jardins sur la commune de Neyron (01). Ensemble, nous avons réalisé une création de jardin tendance, un terrain de Pétange, un potager, des massifs aux plantes méditerranéennes, quelques arbustes d’ornement, Des chênes lièges de 5 mètres, un Olivier massif, le tout sublimé par un gazon de plaquage.

L’intervention de notre équipe pour ce projet à été un atout majeur pour la végétalisation de ses espaces. L’art des Jardins a eu toute confiance en notre expertise pour la création d’un arrosage automatique enterré sur mesure ainsi que diverse goutte à goutte et la mise en place de robinets sur la propriétés.

Pourquoi nous a-t-il choisi ? Pour la bonne santé des végétaux et du gazon un arrosage performant est impératif. Recoupage des arroseurs, programmations, étude hydraulique , réglage, autant d’élément que notre paysagiste n’a plus à se soucier grâce à S.I.P.

Un arrosage connecté responsable

Il est aujourd’hui impensable d’installer un arrosage automatique sans penser à son impact écologique. C’est pourquoi nous avons choisi de travailler avec une société de programmateur Française Solem, procurant de nombreux atouts majeurs en 2023: Programmateur connecté en Wi-Fi et Bluetooth, réglage a distance par le client, le paysagiste et S.I.P. Et surtout, Connexion permanente à la météo locale l’arrosage s’adapte automatiquement à la météo par des réglés programmables. Exemple, Commune de Neyron, 10 mm de pluie prévue jeudi –> diminution de 50% du temps d’arrosage.

Nous avons donc:

  • Réalisé l’étude d’arrosage automatique
  • Installé les réseaux d’eaux enterrés
  • Installé 2 regard de 4 vannes
  • installé les arroseurs tuyère et Turbines
  • Programmé l’arrosage automatique

Arrosage automatique enterré et Goutte à goutte

Installation d’un arrosage automatique sur récupération d’eaux de pluies

Pour un client particulier Services Irrigation Pompage à réaliser l’étude et l’installation d’un arrosage automatique enterré. L’arrosage est alimenté par une pompe installée par nos soins dans une cuve de récupération d’eau de pluie.

Dans ce projet d’une maison récente notre mission a été de confectionner un arrosage automatique d’un gazon et de jardinière. Pour ce faire, nous avons opté pour une solution de tuyère enterrée et de goutte à goutte localisé. La surface d’environ 150 m² de gazon est irrigué par une vingtaine de tuyère 1804 Rain Bird. Les différentes jardinières quant à elle sont équipé de goutteurs autorégulant de 4 l/h. En effet, Cette conception permet une consommation d’eau réduite tout en procurant un arrosage suffisant.

La pompe, l’alimentation des réseaux d’arrosage est effectué par une pompe de puits Grundfos. Cette dernière est immergée dans une cuve de récupération d’eau de pluie afin de profiter pleinement des eaux du toit. Cette pompe permet également de fournir un débit et une pression adéquate à l’installation d’arrosage.

Nous avons donc:

  • Installé une pompe immergée dans une cuve d’eau de pluie
  • Créer 2 regards de vanne pour l’arrosage
  • Installé 20 tuyères d’arrosage
  • Déroulé 150 mètres de tuyaux (enterrés)
  • Positionné des goutteurs dans les jardinières
  • Installé 1 robinet raccordé sur la pompe
  • Réglé l’arrosage et les temps d’arrosage

Pompe de forage

Installation neuve d’une pompe de forage sur la commune de PRIAY (AIN)

Pour un client particulier SIP à réalisé l’installations d’une pompe de forage à 42 mètres. Pour cette maison neuve l’aménagement paysagé réalisé au printemps ( arbres et arbustes) nécessite un arrosage par goutte à goutte. Suite à l’intervention d’un foreur nous programmons notre installation.

Nous avons donc:

  • Creusé le tabouret et les tranchées d’eau et d’électricité
  • Mise en place de la pompe à 42 mètres
  • Mise en place d’un automatisme et d’une protection de pompe
  • Mise en place d’une programmateur d’arrosage
  • Installation de robinets dans la propriété ( sur le forage)
  • Installation de 150 mètres de goutte à goutte.
  • Réglage de la pression de la pompe, temps d’arrosage, etc
  • Rebouchage des tranchées et du regard
  • Essais et explications client

Arrosage automatique enterré

Installation d’une arrosage automatique

Services Irrigation Pompage à réalisé un arrosage automatique enterré afin d’accueillir un gazon de plaquage.

Un réglage minutieux des arroseurs, Tuyères et turbines, est impératif pour la bonne santé d’un gazon en plaque. Les premières semaines sont critiques pour les végétaux. C’est pourquoi, nous avons opté pour une programmation en domotique de marque SOLEM. L’ajustement des durées d’arrosage est possible directement sur smartphone et à tout moment!

Nous avons donc:

  • Réalisé l’étude d’arrosage
  • Organisé notre intervention en lien avec le paysagiste
  • Enterré les réseaux (tuyaux) d’arrosage
  • Positionné les arroseurs enterrés
  • Installé un programmateur sur le Wi-Fi du client
  • Lorsque le paysagiste eut fini d’installer son gazon et végétaux nous avons parfait les réglages
  • Explication du fonctionnement au client
  • Marques utilisées Rain Bird, Solem, Plasson.
