Pompe de relevage

Automatiser l’arrosage des cultures : un enjeu clé pour le pépiniériste

Chez SIP – Service Irrigation et Pompage, nous savons que l’automatisation de l’arrosage est un vrai levier pour améliorer la qualité et la rentabilité des cultures.

Pour un pépiniériste-horticulteur, nous avons récemment installé une nourrice d’arrosage automatique destinée à piloter 17 zones différentes, réparties entre 15 tunnels et 2 parcelles extérieures.

L’objectif était clair : automatiser l’arrosage en fonction des besoins spécifiques, tout en garantissant une grande souplesse d’utilisation.

Des électrovannes Hunter pour un pilotage précis des secteurs d’irrigation

Chaque secteur est équipé d’une électrovanne Hunter de haute qualité. Ces électrovannes permettent de gérer indépendamment chaque tunnel et chaque parcelle.

Nous avons prévu deux modes d’arrosage par secteur :

• Goutte-à-goutte via micro-aspersion dans les tunnels
• Aspersion aérienne avec petits canons pour les parcelles d’arbres fruitiers

Cette configuration offre une gestion adaptée selon les cultures et leurs besoins en eau.

Une pompe PEDROLO multicellulaire intégrée avec variateur de vitesse

Le local technique intègre une pompe multicellulaire verticale PEDROLO récupérée chez le client. Elle fonctionne parfaitement.

Pour optimiser son rendement, nous avons ajouté un variateur de vitesse. Ce dispositif ajuste automatiquement la pression selon la demande, ce qui limite la consommation d’énergie et protège l’ensemble de l’installation.

Alimentation en eau sécurisée : réseau agricole et étangs avec gestion par vanne

L’alimentation en eau peut se faire de deux façons :

• Par le réseau agricole via une borne d’eau
• Par deux étangs présents sur la propriété

En période de sécheresse, les étangs peuvent être à sec ou avoir un faible niveau.

Pour cela, nous avons installé un système de vannes permettant de choisir la source d’eau.

Un réducteur de pression protège la pompe contre la pression trop élevée du réseau agricole.

L’opérateur peut aussi basculer entre l’étang supérieur (numéro 1) et l’étang inférieur (numéro 2) en toute simplicité.

Filtration Netafim et injection Dosatron : qualité et fertilisation maîtrisée

L’eau passe ensuite par un filtre Netafim à tamis, essentiel pour préserver les électrovannes et le réseau d’irrigation.

Nous avons également intégré un Dosatron. Ce système injecte un engrais liquide ou un produit phytosanitaire dans l’eau, avec un dosage précis.

Cette fonction est indispensable pour un pépiniériste qui souhaite optimiser la croissance des plantes ou protéger ses cultures.

4 possibilités d’arrosage combinées pour une flexibilité totale

Chaque électrovanne est alimentée selon trois circuits possibles :

• Eau propre sans engrais
• Eau brute sans traitement
• Eau enrichie par le Dosatron (engrais ou produit phytosanitaire)

Sous chaque électrovanne, deux vannes manuelles permettent de sélectionner :

• L’arrosage goutte-à-goutte
• L’arrosage par aspersion aérienne

Ainsi, chaque zone bénéficie de quatre modes d’arrosage possibles :

1. Eau propre goutte-à-goutte
2. Eau dopée goutte-à-goutte
3. Eau propre aspersion aérienne
4. Eau dopée aspersion aérienne

Programmation et pilotage connectés avec SOLEM Wi-Fi

Nous avons choisi le programmateur SOLEM LR-AG avec la passerelle Wi-Fi LR-MB pour contrôler l’ensemble.

Le client peut gérer l’arrosage depuis un smartphone ou un ordinateur, où qu’il soit.

La programmation permet d’adapter les cycles d’arrosage en fonction des besoins précis de chaque secteur.

Cela apporte un réel gain de temps et d’efficacité dans la gestion quotidienne.

Entretien et contrôle : indispensables même avec une gestion à distance

Un pilotage Wi-Fi ne dispense pas d’une maintenance régulière.

Le client doit vérifier :

• L’absence de fuites et l’état des vannes
• Le bon fonctionnement de la pompe et du variateur
• La propreté du filtre Netafim et la calibration du Dosatron

Chez SIP, nous proposons aussi des services de maintenance et dépannage, pour assurer la pérennité des installations.

Conclusion : SIP, votre partenaire irrigation et pompage

Cette installation illustre notre expertise chez SIP, dans la conception et la mise en place de systèmes d’irrigation automatisés performants.

Nous associons des équipements de qualité : pompe PEDROLO, électrovannes Hunter, filtre Netafim, programmateur SOLEM et doseur Dosatron.

Nous répondons ainsi aux besoins spécifiques des pépiniéristes qui souhaitent optimiser leur gestion de l’eau et améliorer leurs cultures.

Vous voulez automatiser votre arrosage avec un système fiable et facile à piloter ?

Contactez-nous via notre page contact.

Découvrez aussi nos solutions d’arrosage automatique, de programmateurs et de pompes.

En complément

Une vidéo timelapse de l’installation sera bientôt en ligne. Retrouvez également les photos détaillées sur nos réseaux.

Contexte de l’intervention

Dans le cadre de la rénovation complète d’un immeuble d’habitation situé à Limonest (Rhône – 69), le constructeur a été confronté à une panne critique : le poste de relevage des eaux usées, indispensable à l’évacuation des effluents du bâtiment, ne répondait plus.

Installée dans le sous-sol, la cuve de relevage hors sol, mise en place il y a plus de 20 ans, était totalement hors service. Son état de dégradation avancé, conjugué aux travaux en cours, empêchait toute relance du système.

Matériel et techniques utilisés pour la réhabilitation du poste de relevage toutes eaux

ace à l’urgence de la situation, il a fallu trouver une solution fiable, rapidement disponible et parfaitement adaptée aux contraintes techniques du site.

L’ancienne cuve GRUNDFOS, totalement hors service, a été remplacée par une station de relevage PENTAIR, un équipement robuste conçu pour répondre aux exigences des installations complexes en sous-sol. Il s’agit d’une cuve hors sol en polyéthylène (PE) d’une capacité de 350 litres. Compacte, elle s’intègre facilement dans un local technique étroit. Pour compenser le faible volume de stockage, la cuve est équipée de deux pompes capables de fonctionner en alternance ou en simultané selon le niveau des affluents. Chaque pompe délivre un débit de 56 m³/h à 5 mètres de HMT, garantissant une évacuation efficace, même en période de forte sollicitation.

Reprise complète des raccordements et installation technique de la nouvelle cuve de relevage

Nous avons réalisé une reprise complète des raccordements pour l’installation de cette nouvelle cuve. Comme l’encombrement différait de celui de l’équipement d’origine, nous avons réajusté l’ensemble des arrivées d’eaux usées. Pour faciliter les opérations de maintenance futures, nous avons installé une vanne de sectionnement. Nous avons également refait toute la canalisation de refoulement vers l’égout en PVC pression diamètre 110 mm, et posé une vanne fonte à volant afin d’assurer une sécurité d’exploitation optimale. Enfin, nous avons raccordé le coffret de gestion à la station de relevage pour permettre la régulation automatique du fonctionnement des pompes.

Étant donné que l’installation se situe en sous-sol, nous avons également prévu un système de sécurité complémentaire en installant une petite pompe vide-cave en inox EBARA dans un puisard. Cette pompe permet de prévenir tout risque d’inondation en cas de défaillance imprévue du système principal, assurant ainsi une protection continue du local technique.

Nous avons donc:

• Remplacement de la cuve de relevage hors sol vieillissante par une station PENTAIR compacte en polyéthylène (PE) de 350 L.
• Installation de deux pompes puissantes (56 m³/h à 5 m HMT) fonctionnant en alternance ou simultanément selon le débit.
• Reprise complète des raccordements des arrivées d’eaux usées et adaptation à la nouvelle cuve.
• Mise en place d’une vanne de sectionnement facilitant les futures opérations de maintenance.
• Réfection de la canalisation de refoulement en PVC pression diamètre 110 mm.
• Installation d’une vanne fonte à volant pour sécuriser le système de refoulement.
• Raccordement du coffret de gestion assurant la régulation automatique des pompes.
• Pose d’une pompe vide-cave inox EBARA dans un puisard pour prévenir tout risque d’inondation en sous-sol.

Réhabilitation d’une station de pompage agricole à Mionnay (69)

SIP, spécialiste des solutions d’irrigation et de pompage, est intervenu pour la réhabilitation d’une station de pompage agricole à Mionnay, dans le Rhône (69). Un agriculteur, propriétaire d’une station destinée à l’irrigation de ses parcelles maraîchères, a fait appel à nos services pour moderniser son installation vieillissante.

Avec plus de 20 ans d’utilisation, cette station de pompage présentait de nombreux défis :

• Usure des équipements : La station avait subi de multiples réparations, rendant l’accès aux pièces détachées à la fois complexe et coûteux.
• Hétérogénéité des composants : Moteurs de marques différentes et variateurs de vitesse de générations variées entraînaient des problèmes d’interopérabilité.
• Problèmes techniques récurrents : Désamorçages fréquents des pompes, augmentant les besoins en maintenance, et variateurs de vitesse ne pouvant plus communiquer correctement.

Grâce à notre expertise, nous avons apporté des solutions adaptées pour optimiser la performance et la fiabilité de la station.

Expertise en installation de pompes multicellulaires agricoles

Expertise en installation de pompes multicellulaires agricoles

Après concertation avec notre client, nous avons décidé de rénover la station de pompage. Le dimensionnement a été entièrement réétudié pour s’adapter aux besoins actuels et au matériel disponible. Les trois pompes multicellulaires verticales ont été remplacées par des modèles EVM 64 de chez EBARA. Ces pompes robustes et fiables conviennent parfaitement à cette application agricole.

Les variateurs de vitesse ont également été modernisés. Nous avons installé trois modèles AQUA 15 kW du constructeur SERMES. Ces variateurs externes polyvalents communiquent entre eux, optimisant ainsi la consommation énergétique et répartissant l’usure des équipements.

Le châssis de la station a été modifié et les canalisations DN100 adaptées aux nouvelles pompes. Nous avons également remplacé les clapets et vannes en fonte, devenus défectueux après 20 ans d’utilisation. Une rénovation complète des trois lignes d’aspiration DN100 a été effectuée. Ces nouvelles lignes en PEHD, équipées de raccords électrosoudables PLASSON, éliminent tout risque de prise d’air et de désamorçage des pompes.

Ce projet reflète notre expertise dans l’installation et la rénovation de systèmes de pompage agricoles, garantissant fiabilité et performance à long terme.

Nous avons donc:

• Redimensionner l’installation.
• Remplacer 3 pompes de surface multicellulaires verticales.
• Remplacer 3 variateurs.
• Adapter le châssis.
• Remplacer les organes mécaniques de la station.
• Remplacer les canalisations d’aspiration.
• Installer une protection contre le manque d’eau.
• Remplacer le réservoir tampon.
• Réaliser de nombreux essais.
• Former notre client au nouveau matériel.

Pourquoi installer une pompe de forage ?

Installer une pompe de forage présentes plusieurs avantages:

Accès à une source d’eau autonome : Idéal pour réduire votre dépendance au réseau public, notamment dans les zones isolées.

Économies sur le long terme : L’eau du forage est gratuite, ce qui réduit les coûts d’approvisionnement pour l’arrosage, le nettoyage ou les usages domestiques.

Durabilité : Une solution respectueuse de l’environnement en exploitant les ressources naturelles de manière locale.

Applications variées : Approvisionnement en eau pour l’irrigation, les besoins domestiques ou industriels.

La sélection du matériel pour une installation de forage est cruciale pour assurer une durabilité et une fiabilité optimales. Le choix de votre pompe doit être effectué en fonction, des besoins spécifiques et des caractéristiques de la ressource en eau souterraine disponible. Par ailleurs, l’intégration de systèmes d’automatisation et de dispositifs de sécurité adaptés constitue un facteur clé pour garantir un fonctionnement efficace et sécurisé de l’installation.

Notre expertise et installation de pompes de forage

Au cours de l’été 2024, Services Irrigation Pompage a réalisé un chantier en Isère (38). En collaboration avec l’entreprise Ozon Forage, une société reconnue pour son expertise et la qualité de ses travaux. Le forage d’eau, confié à Ozon Forage, a été réalisé avec soin et professionnalisme, comme à leur habitude. De notre côté, nous avons pris en charge le dimensionnement de l’installation. La mise en place des dispositifs de protection. L’intégration d’un système d’automatisation performant, offrant au client une solution complète, durable et adaptée à ses besoins.

our ce projet, nous avons réalisé un regard de forage de 60 x 60 x 60 cm, conçu pour protéger l’installation contre le gel. Nous avons également construit un local technique équipé d’une automatisation complète utilisant les produits de la marque JETLY. Un coffret de surveillance et de protection contre le manque d’eau, également de la marque JETLY, a été installé pour assurer la sécurité et la durabilité du système.

Une pompe de forage tout inox de la marque EBARA a été mise en place à 35 mètres de profondeur pour garantir une performance optimale. Enfin, conformément aux souhaits du client, nous avons installé cinq départs d’arrosage équipés de vannes manuelles pour offrir une flexibilité d’utilisation.

Nous avons donc:

• Crée un regard de forage
• Etanché le forage avec une tête de forage appropriée
• Installé les réseaux
• Installé une pompe de forage à 35 mètres
• Mise une place une automatisation
• Installé des sécurité manque d’eau
• Crée une nourrice de départ
• Réalisé des essais et réglages

Pourquoi remplacer une cuve de relevage ?

Avec le temps, les cuves et pompe de relevage peuvent se détériorer, entraînant des risques de débordement, de mauvaises odeurs et de dysfonctionnements. Un remplacement préventif garantit une gestion optimale des eaux usées, réduisant les coûts liés à des réparations fréquentes et assurant une évacuation rapide et fiable.

Nos Services de Remplacement de Cuve et pompe de Relevage

Nos experts procèdent à un diagnostic complet pour identifier l’état de votre cuve et déterminer les meilleures solutions. En fonction de votre installation, nous vous proposons des équipements adaptés, conçus pour durer et réduire votre consommation d’énergie. Nous assurons également un suivi post-installation pour garantir la performance de votre système.

Pour ce client particulier, SIP a une nouvelle fois choisi EBARA comme fournisseur, offrant des pompes de relevage inox reconnues pour leur efficacité et leur robustesse. La gestion électronique est assurée par le coffret BSR 2 de Jetly, un modèle simple et performant. Ce projet a été mené en partenariat avec L’Art des Jardins, permettant de réaliser l’installation en moins de 48 heures, pour une efficacité maximale. Une solution rapide et fiable pour la gestion des eaux usées.

Avantages de notre service de remplacement de pompe de relevage :

• Économie d’énergie : Grâce à des équipements de dernière génération.
• Durabilité : Cuves robustes et résistantes aux intempéries et à l’usure.
• Service rapide : Remplacement dans les délais, sans nuisances.
• Expertise locale : Une équipe professionnelle pour un résultat optimal.

Pourquoi Choisir SIP Arrosage Pompe ?
Nous sommes spécialisés dans l’installation et le remplacement de pompes de relevage et de cuves d’assainissement, et nous offrons un service client irréprochable. Nos solutions sont adaptées à vos besoins spécifiques, et notre expertise garantit la pérennité de vos équipements.

Nous avons donc:

• Retiré l’ancienne cuve de relevage d’eaux usées
• Mis en en place une cuve de relevage en Polyéthylène haute densité
• Raccordé les eaux de la maison
• Installé l’ensemble de la gestion électronique ( coffret de gestion, flotteurs; etc)
• Scellé la cuve au béton en prévention des mouvements de terrain (risque d’écrasement)
• Réalisé la mise en route

Raccordement au tout à l’égout par cuve de relevage à 2 pompes

S.I.P à réalisé l’installation d’une cuve de relevage à 2 pompes pour un client particulier. Cette maison en rénovation doit ce raccorder au réseau d’assainissement collectif. Situer en contre bas de la chaussée impossible d’opter pour une solution gravitaire. La station de relevage à pour objectif de remonter les eaux usées au tout à l’égout.

La solution à double pompe permet une sérénité dans le temps. Son fonctionnement en alternance répartie ainsi l’usure du matériel. Le montage par barre de guidage est conseillé, il facilite grandement le nettoyage et la maintenance des pompes. Cette installation EBARA offre une longévité incomparable, pompes, support, chaines, barre de guidage en inox.

Définition de la pompe de relevage

La pompe de relevage est une pompe d’évacuation d’eau plus ou moins chargée. Aussi appelée pompe de refoulement, elle permet d’évacuer les fluides lorsque l’évacuation gravitaire n’est pas possible.

Si la pompe de relevage est totalement immergée dans l’eau, elle est pourtant à différencier de la pompe immergée ordinaire. En effet, une pompe immergée se charge de puiser des eaux claires pour les utiliser par la suite. Tandis que la pompe de relevage n’est vouée qu’à l’évacuation des fluides chargés ou non.

Elle peut aussi être qualifiée de pompe submersible.

Nous avons donc:

• Mis en en place une cuve de relevage en Polyéthylène haute densité
• Raccordé les eaux de la maison
• Installé l’ensemble de la gestion électronique ( coffret de gestion, flotteurs; etc)
• Scellé la cuve au béton en prévention des mouvements de terrain (risque d’écrasement)
• Réalisé la mise en route

Evacuation des eaux de drainage en sous sol

Sur la commune de Saint Didier au mont d’or Une maison installer sur un ancien terrain agricole rencontre des difficultés d’infiltrations. Sources et drainages remplissent en continu le vide sanitaire de la résidence. Notre mission: évacuer les affluents afin d’empêcher l’inondation de la maison.

Le client à fait donc construire en cuve béton étanche dans les sous sol de la maison, cette cuve à pour objectif de capter les eaux de sources et drainages. Son dimensionnement est primordial, elle doit être suffisamment grande pour limiter les marches/arrêts de nos pompes de relevage (l’eaux arrivant en continue par filet), mais également pour faire tampons en cas d’orage ou de forte pluies.

L’équipe S.I.P à quant à elle équiper la cuve de 2 pompes EBARA tout inox installés sur barres de guidages inox. Double clapet anti retour à boule avec vanne de sectionnement, l’ensemble raccordé aux eaux usées de la maison. Electriquement, la gestion est réalisé par le matériel de chez JETLY. 3 Flotteurs de gestion et 1 flotteur alarmes en cas de niveau anormalement haut. Les pompes et les gestionnaires de niveaux sont commandé par un coffret de gestion et de surveillance JETLY également.

Nous avons donc:

• Réalisé l’études des pompes
• Crée la canalisation de refoulement dans le vide sanitaire
• Installé 2 pompes, 2 clapet anti retour, 2 vannes, 4 flotteur et 1 coffret de gestion
• Réglé les niveaux d’enclenchement
• Installé nos tuyaux et fixation au laser
• Réalisé de nombreux essais et réglages.

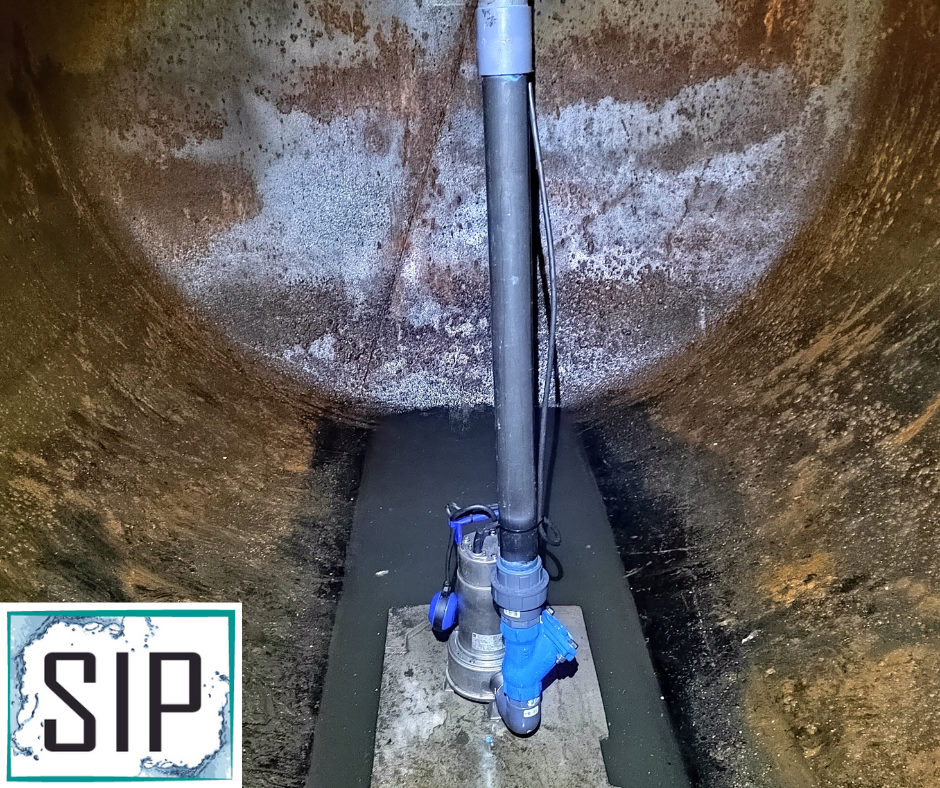

Remplacement d’une pompe de relevage dans une cuve de 40.000 litres.

Pour une copropriété sur la commune de Villefranche sur Saône, notre équipe est intervenu pour une pompe de relevage d’eaux pluviales en panne. L’installation se compose d’une cuve acier de 40 M3 enterrés collectant les eaux pluviale des toitures des bâtiments alentour. Préalablement vidée par l’entreprise Charrin Vidange la cuve est équipée d’une pompe de relevage de donnant plus de signe de fonctionnement.

une fois dans les entrailles de la cuve nous constatons une pompe de relevage dont la canalisation est cassée. Nous procédons aux vérifications électriques et constatons un dysfonctionnement moteur. la pompe et sa canalisation PVC est donc à remplacer.

Nous avons donc:

• Vidanger la cuve d’eau de pluie
• Mis en place une assise de niveau pour la pompe
• Remplacer la pompe de relevage
• Remplacé la canalisation PVC
• Remplacé les accessoires, clapet anti-retour, disjoncteur.
• Essais et réglages

Réfection d’une cuve de relevage béton à 2 pompes

Pour un client professionnel Services Irrigation Pompage à réaliser la réfection complète d’un poste de relevage double pompes. Captant les eaux usées d’une usine cette station de relevage avaient grand besoin d’un rajeunissement.

Nous avons été contacté par ce professionnel pour divers problèmes de son installation. Clapet anti retour fuyard, gestion anarchique des flotteurs de niveau, pompe vieillissante, etc. Suite à notre diagnostic, il à été convenu de reprendre a neuf l’installation.

Nous avons donc:

• Remplacé l’intégralité des canalisations intra cuve
• Remplacées 2 pompes de relevage tout inox
• Remplacé les 4 flotteurs de niveau
• Remplacé les barres de guidage inox + pied d’assise
• Installé un flash lumineux dans l’entrepôt afin de prévenir d’une anomalie
• Renforcé les accroches de barre de guidage inox
• Réglage et essais

Remise en état complète d’une cuve de relevage

SIP est intervenue pour la commune de JASSANS-RIOTTIERS, plus précisément pour le complexe sportif de la commune. Après 20 ans de fonctionnement la station de relevage du gymnase de la commune s’offre une nouvelle jeunesse.

Problématique, la cuve béton capte les sanitaires de l’ensemble du complexe, lors de notre première visite les 2 pompes sont désolidarisées de leurs canalisations. Après devis, il à été convenu d’une remise à neuf complète de la cuve.

Nous avons donc:

• Démontage de l’existant
• Mise en place de 2 pompes tout inox triphasées
• Remplacement complète des canalisations avec renfort mural
• Remplacement des clapets anti-retour
• Remplacement des trois flotteurs de gestion + flotteur alarme de trop-plein
• Installation de barre de guidage inox pour maintenance des pompes
• Remplacement de coffret de gestion/alarme
• Réglage et essais
• Temps d’intervention 8 heures
